壓力變送器的選擇要點

2025-08-04 10:10:24
本文關鍵字:壓力變送器,壓差變送器,液位變送器,電磁流量計,質量流量計,渦街流量計,液位計,上海浦卓測控技術有限公司

在工業自動化系統中,壓力變送器的選擇直接影響測量精度、系統穩定性及運行成本。由于不同工況對設備的要求差異顯著,選擇時需綜合考慮多方面因素。以下從應用場景、技術參數、環境條件等維度,詳細解析壓力變送器的選擇要點。

一、明確應用場景與測量類型

壓力測量的核心需求是確定測量類型,而這由具體應用場景決定。常見的壓力測量類型包括以下四類:


  • 絕對壓力測量:以絕對真空為基準,適用于需與真空環境對比的場景,如真空系統、航天模擬艙等。例如在半導體制造的真空腔體中,必須使用絕對壓力變送器監測腔體密封性。

  • 表壓測量:以當地大氣壓為基準,是工業中最常用的類型。如普通水管壓力、反應釜工作壓力等,均通過表壓變送器測量,其讀數直接反映介質相對于大氣的壓力差。

  • 差壓測量:用于監測兩個點之間的壓力差值,廣泛應用于流量計算(如孔板流量計配套)、液位測量(如密閉容器的液位差)等場景。例如在中央空調水系統中,通過差壓變送器監測過濾器前后的壓力差,可判斷濾網是否堵塞。

  • 真空測量:專門用于監測低于大氣壓的壓力,常見于實驗室真空設備、食品真空包裝機等。


選擇時需先明確測量類型 —— 若誤將表壓變送器用于絕對壓力場景,會因大氣壓力波動導致數據失真;反之,用絕對壓力變送器測量普通管道壓力,則會增加不必要的成本。

二、精準匹配壓力范圍

壓力范圍是選擇變送器的核心參數,需平衡測量精度超壓保護兩大矛盾需求:


  • 精度優先原則:變送器的最佳測量區間通常為量程的 30%~70%。例如正常工作壓力為 100psi 的管道,選擇 0~200psi 量程的變送器(使工作點處于中間范圍),可將誤差控制在最小 —— 因變送器的誤差多以 “滿量程百分比” 計算(如 0.1% FS),量程越小,相同誤差比例對應的實際偏差值越小。

  • 超壓保護需求:工業現場常因操作失誤(如誤關閥門)、水錘效應或系統測試,出現遠超正常范圍的壓力沖擊。此時需為變送器預留足夠的超壓余量:若正常工作壓力為 100psi,應選擇最大可承受 300psi 以上壓力的型號,或搭配超壓保護裝置(如安全閥),避免設備損壞。


例如在液壓系統中,瞬時壓力可能達到正常工作值的 3 倍以上,若僅按正常壓力選型,極易因超壓導致膜片破裂,因此需優先考慮具備抗沖擊能力的型號(如濺射薄膜變送器)。


三、適配工藝介質特性

工藝介質的物理化學性質直接決定變送器的材質與結構設計,需重點關注以下幾點:


  • 腐蝕性:對于酸堿溶液、有機溶劑等腐蝕性介質,需選擇耐蝕材料(如 316L 不銹鋼、哈氏合金)的膜片,或采用襯四氟、藍寶石等隔離技術。例如在化工行業測量鹽酸壓力時,普通不銹鋼變送器會迅速被腐蝕,而襯四氟的變送器可長期穩定運行。

  • 粘度與潔凈度:高粘度介質(如糖漿、原油)易粘附在膜片上,導致測量漂移,需選擇帶自清潔功能的變送器(如帶吹掃口設計);食品、制藥行業的潔凈介質則要求變送器符合衛生級標準(如 3A 認證),避免死角污染。

  • 導電性:若介質為導電液體(如鹽水),需確保變送器的密封結構符合防爆要求;若為易燃易爆氣體(如甲烷),則必須選擇防爆型變送器(如 Ex dⅡCT6 等級)。

四、適應溫度范圍與安裝環境

環境因素對變送器的穩定性影響顯著,需重點評估以下條件:


  • 溫度范圍:介質溫度與環境溫度均需在變送器的耐受范圍內。高溫工況(如蒸汽管道,溫度達 200℃以上)需選擇帶散熱片或采用高溫薄膜技術的變送器;低溫環境(如冷庫管道)則需確保電子元件在低溫下不失效。此外,溫度變化會引發零點漂移,需選擇溫度補償精度高的型號(如誤差≤0.01% FS/℃)。

  • 振動與沖擊:在泵體出口、工程機械等振動劇烈的場景,需選擇抗振動設計的變送器(如帶阻尼器或加固外殼),避免機械振動導致膜片疲勞或電路接觸不良。

  • 電磁干擾:附近有電機、變頻器等設備時,需選擇具備電磁兼容(EMC)認證的變送器,或通過屏蔽線接地減少干擾。例如在變電站的油壓監測中,強電磁環境下需使用帶雙重屏蔽的變送器。

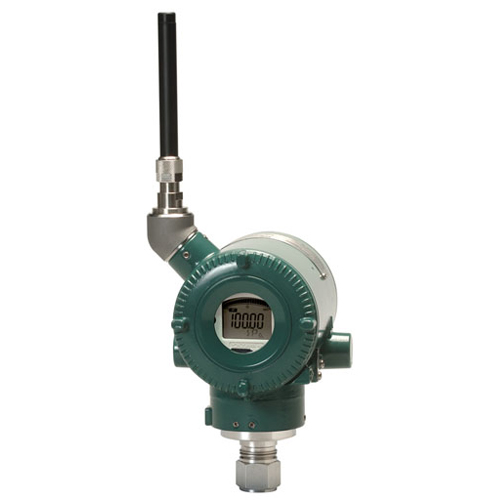

  • EJX530B無線直插式表壓變送器.jpg

五、確定精度等級與輸出信號

  • 精度等級:根據應用對測量精度的要求選擇。普通工業場景(如市政供水)選擇 0.5% FS 精度即可;高精度場景(如實驗室反應釜)需 0.1% FS 甚至 0.05% FS 的型號。需注意:精度參數需結合溫度、壓力范圍等條件 —— 同一變送器在不同量程段的精度可能存在差異。

  • 輸出信號:需與控制系統兼容。常見輸出類型包括:

    • mV 信號:適用于短距離、高精度測量(如實驗室傳感器),但易受干擾;

    • 放大電壓(如 1~5V):適用于中等距離傳輸,需穩定電源;

    • 4~20mA 電流信號:工業主流選擇,抗干擾能力強,可傳輸千米以上,且能通過電流大小判斷設備是否斷線(如 4mA 對應零位,0mA 表示斷線)。


例如在化工廠的 DCS 系統中,幾乎均采用 4~20mA 信號,便于與 PLC、組態軟件集成;而實驗室的局部測量可能使用 mV 信號配合數據采集卡。

六、附加功能與安裝便利性

  • 附加功能:根據需求選擇是否需要顯示模塊(本地讀數)、通訊協議(如 HART、PROFINET)、自診斷功能等。例如智能變送器通過 HART 協議可遠程校準,減少現場維護工作量;自診斷功能可實時監測膜片狀態,提前預警故障。

  • 安裝方式:需考慮管道走向(水平 / 垂直)、安裝空間(如狹小角落需小型化變送器)、連接方式(法蘭 / 螺紋)等。例如在 DN25 的小管徑管道上,需選擇插入式或緊湊型變送器,避免影響流體流動。

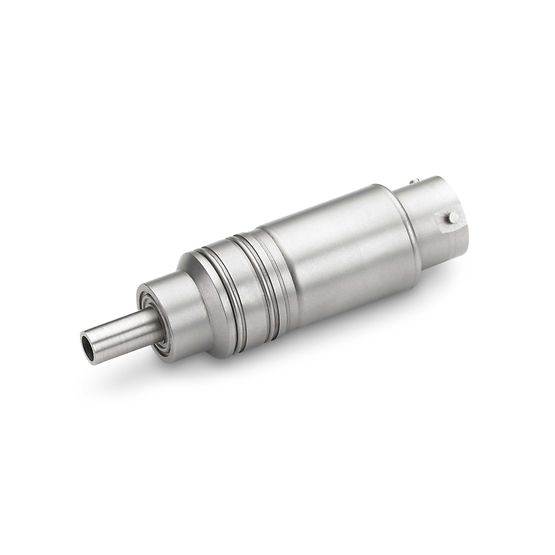

Paine? 212 小型衛星和空間壓力變送器.jpg

總結

選擇壓力變送器需遵循 “場景適配、參數匹配、成本可控” 的原則:先明確測量類型與壓力范圍,再根據介質特性與環境條件篩選材質和結構,最后結合精度需求、信號類型及附加功能確定型號。合理的選型不僅能保證測量準確性,還能延長設備壽命、降低維護成本,為工業過程的穩定運行提供可靠保障。
